online
Oscilloscope
Прибор предназначенный для наблюдения и измерения амплитудных и временных параметров аналоговых сигналов или параметров физических процессов . Режим логического анализатора позволяет проводить детальный контроль временных интервалов дискретных сигналов и сопоставления нескольких каналов измерения. Анализ снятых даных проводится как real-time , так и "захваченых" после приостановки снятия. Предусмотрена возможность сохранения снятых сигналов как в графической форме так и в первоначальной.
Особенностью является возможность работы как непосредственно рядом с устройством снятия даных, так и на ЗНАЧИТЕЛЬНЫХ РАССТОЯНИЯХ. Работа системы проверялось на расстоянии между устройством и оператором более 7500км. Прибором, находящимся в г.Винница управлял респектный выпускник РТ85 ВПИ с г.Торонто ;) ).
Управление осциллографом и отображение данных осуществляется при помощи компьютера/ноутбука/планшета и т.д. Подключение производится одним из трех вариантов:
1. Непосредственное подключение через WiFi канал в форме точки доступа (Wireless Access Point, WAP).
2. Подключение по локальной сети, через WiFi роутер.
3. Удалённое подключение, через глобальную сеть интернет. Для этого необходим реальный IP адрес (на объекте, где находится осциллограф), а также дополнительно провести маршрутизацию канала связи. Для клиента особых требований нет - проверялось применение и мобильной связи.

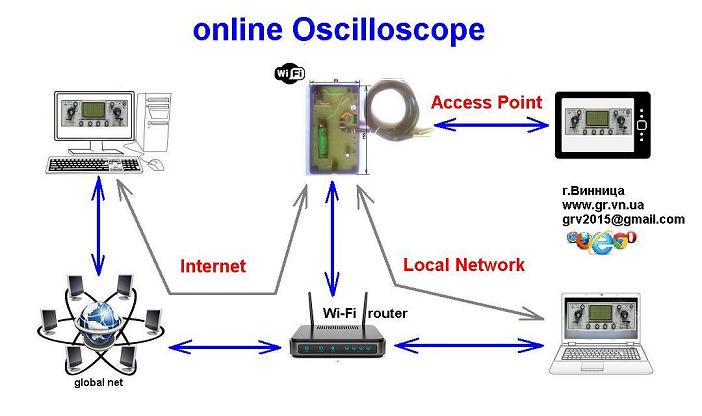

Три способа подключения отображены на структурной схеме выше.
В установке программного обеспечения на устройство управления необходимости нет. Для диалога оператора и прибора используется стандартный WEB интерфейс, поддерживаемый большинством браузеров разных операционных систем(Windows,Linux,Android, iOS...).
В устройстве предусмотрен простой генератор сигналов (синусоида, меандр, пилообразный) с изменяемой частотой. Есть пример модулированной синусоиды. Также есть возможность исследования и контроля сигналов UART (последовательного порта). Есть пример наблюдения и идентификации разных протоколов ИК пультов.
Питание прибора производится от внешнего источника питания 5-12В (300mA) или Li-ion аккумулятора. Рекомендуется использовать отдельный источник питания (не связанный с компьютером) для обеспечения гальванической развязки.
Прообразом проекта был выбран отечественный осциллограф C1-73, который выпускался с 1977 года Львовским ПО имени Ленина (ПО "ЛОРТА") г. Червоноград, Львовской области УССР.

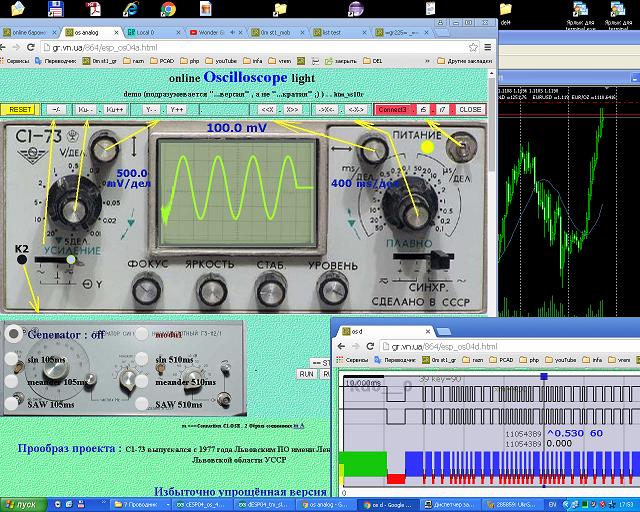

Скриншот упрощённой версии.

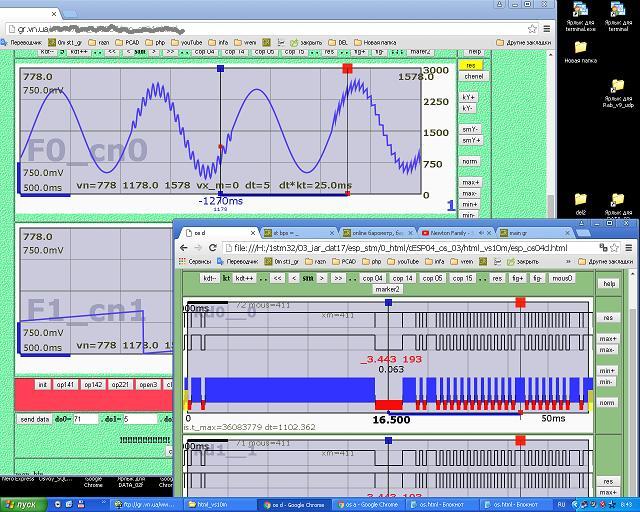

Скриншот обработки даных.

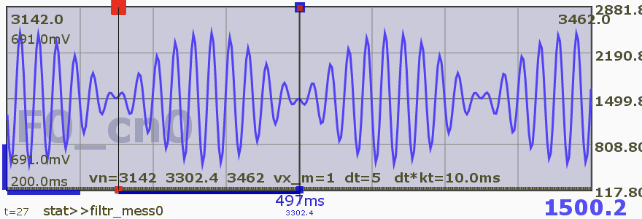

Пример обработки даных.
Демонстрационное VIDEO на ютуб_е:
0 online Oscilloscope
краткое описание
1 online Oscilloscope (b)
light версия. Управление , работа с генератором частот
2 аналоговый режим с 2мя каналами
3 цифровой режим .Логический анализатор
4 пример анализа импульсов инфракрасного диапазона
5 пример анализа импульсов UART (последовательного порта)
3D Модели , WEB вариант
Проект находится на стадии разработки. По этому описание и видео очень примитивнЫ .
Немного позже выложу более чистые варианты .
Буду рад услышать замечания и рекомендации .
В телефонном режиме желающие могут попробовать реальную работу устройства.
grv2015@gmail.com
P.S. Устройство изначально предусматривалось не как конечное изделие, а как аппаратная платформа для отображения и контроля быстрых процессов. Каналы предназначены для измерения физических параметров :
1. Измерение вибрации.
2. Отслеживание изменения наклона поверхности.
3. Изменение расстояния (ультразвуком).
4. Контроль быстрых изменений давления.
5. Замеры изменения магнитного поля.
6. Наблюдение динамики температуры.
И т.д.
Сигнатурный анализ.
