8. Сигнатурно-логический анализ.

Сигнатура - это код, состоящий из четырех знаков соответствующих конкретному состоянию всех возможных комбинаций внутренних соединений(коммутаций) на входах объекта диагностирования. Сигнатурный анализ сводится к сопоставлению реальной сигнатуры конкретного узла диагностируемой схемы, отображаемой на индикаторе , с образцовой ( эталонной) сигнатурой этого узла, указанной на принципиальной схеме, таблице, эсплуатационной документации. Логический анализ выполняет обнаружение , выделение и идентификация обрывов и замыканий в схеме согласно документации или в сравнении с эталонным образцом. Возможно мгновенное снятия образа всех соединений внутри исследуемого объекта.

8.0 Важное:
Часто в литературе под сигнатурой подразумевается образ цифровой последовательности в одной контрольной точке в заданном временном окне.
Данный вариант в описанной системе отлажен, присуствует и может быть использован.

НО!!!!!!!!!! в описанном ниже варианте речь идёт только о сигнатуре как цифровом образе межконтактных соединений в конкретный момент времени.


8.1 Устройство

Основной частью системы сигнатурно-логического анализа является измерительный блок, построеный базе процессора ARM архитектуры , составной частью которого является контактная группа , подключаемая к исследуемому устройству.

Результат исследования возможен в следующих вариантах :
1) Цветовой: индикация совпадения сигнатуры цветовыми сигналами.
2) Семисегментный индикатор, отображаемый сигнатуру внутренних соединений диагностируемого объекта.
3) Подключением к Компьютеру.
4) Комбинированный.

Измерительный блок подключается к компьютеру через USB интерфейс. Отображение данных и управление проводится при помощи WEB интерфейса. Это позволяет обеспечить кроссистемность (Windows,Linux,Android ...) и отсутствие необходимости установки специального программного обеспечения.

Достоинство данной реализации системы заключается в простоте и гибкости. Возможности быстрого изменения конфигурации или исследуемого объекта.



8.2 Пример визуализации сигнатурно-логического анализа

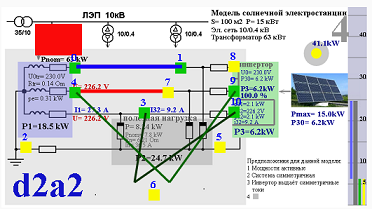

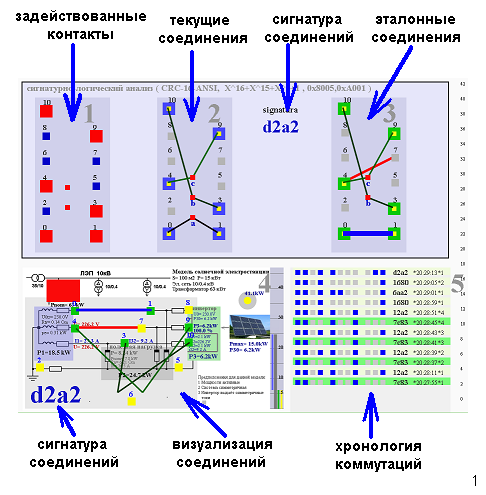

На экране на рис 1 отображаются задействованные в коммутационной комбинации контакты;
2: отображают реальные соединения в исследуемом устройстве;
3: выделяют необходимые соединения - сравнение с эталонным устройством;
4: визуализация коммутационной ситуации;
5: хронология изменения задействованных в коммутации контактов и сигнатуры соединений;
6: цветовая индикация.




8.3 Пример использования сигнатурно-логического анализа

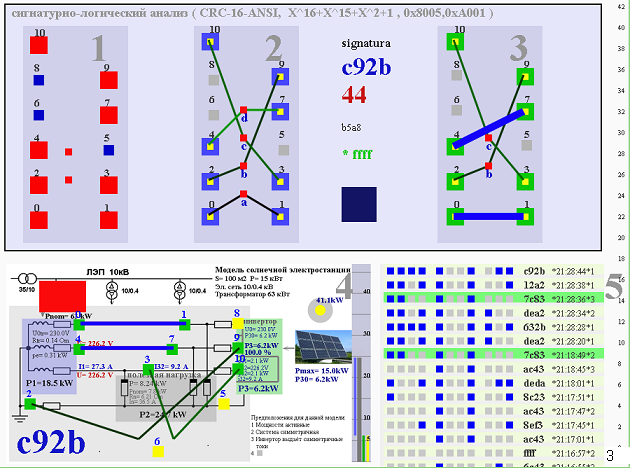

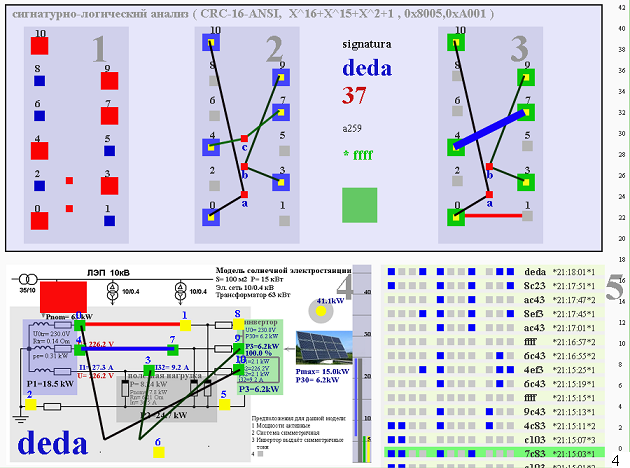

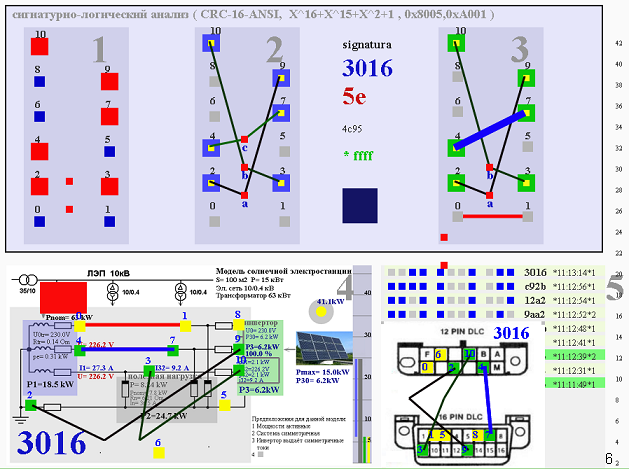

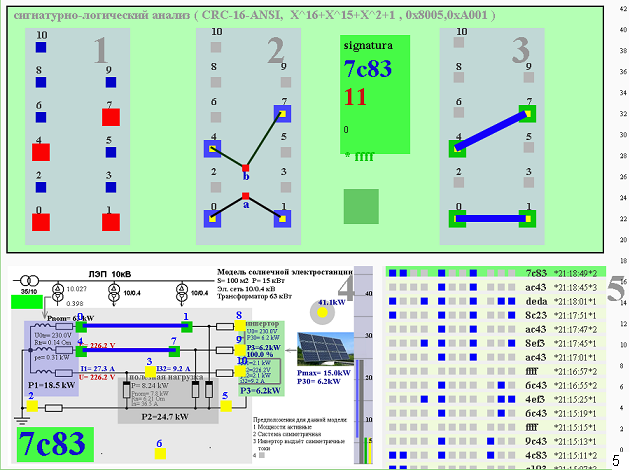

Ниже приводятся скриншоты монитора при работе системы контроля. Правильная сигнатура: 7c83

8.3.1 Пример:


8.3.2 Пример:


8.3.3 Пример:


8.3.4 Пример:
>

8.3.5 Пример:





8.4 Видео: работа сигнатурно-логического анализатора.




8.5 Ссылки:
8.5.1 Статья1 : Сигнатурный анализ
8.5.2 Статья2 : Сигнатурный анализ

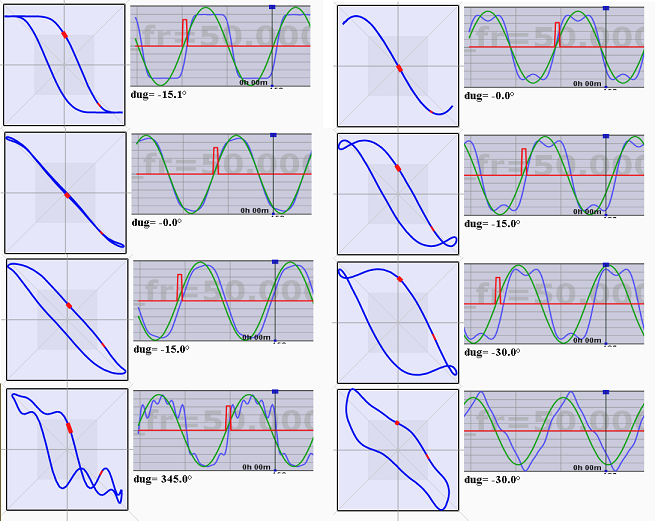

8.5.3 Спектральный анализ.
8.5.4 3D Модели , WEB вариант

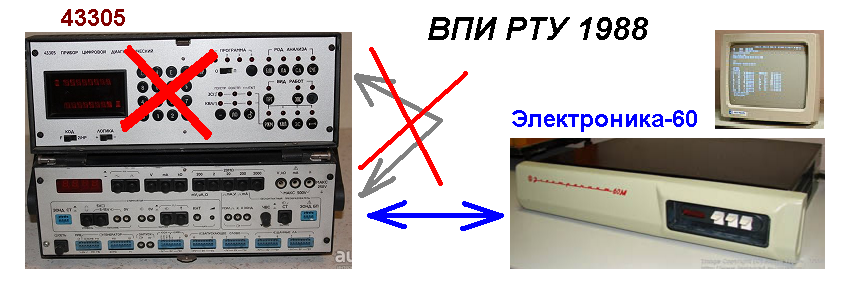

8.5.5 Прототип
