4 Модель трёхфазного генераторатора напряжения.

Устройство является упрощённой моделью калибратора переменного тока Ресурс-К2М. Оно позволяет формировать напряжения трехфазной системы сигналов сложной формы, состоящих из сигналов основной частоты и n-ых гармонических составляющих. Изменять фазовые и межфазные напряжения и их фазовый сдвиг.

Также возможен ввод даных по напряжениям , полученым методом симметричных составляющих.

По фазово-гармоническому снимку реальной трехфазной сети возможно полное эмулирование напряжений и пофазовых форм сигнала для анализа , моделирования (на физическом(!!!) уровне) внешних влияний, компенсаций и т.д.

Точность частоты сигнала 10^-5 , изменение проводится с дискретностью около 0,007 Гц.

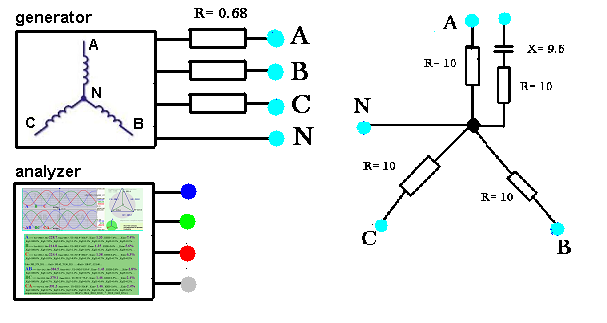

4.1 Структурная схема устройства:

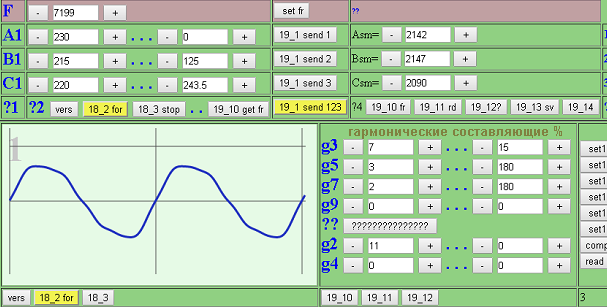

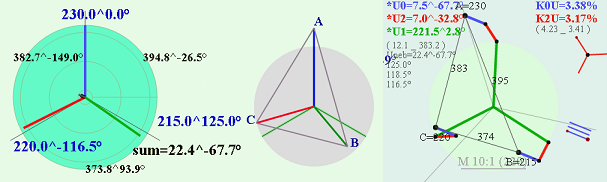

4.2 Формирование формы , амплитуд и фазовых сдвигов выходнных сигналов:

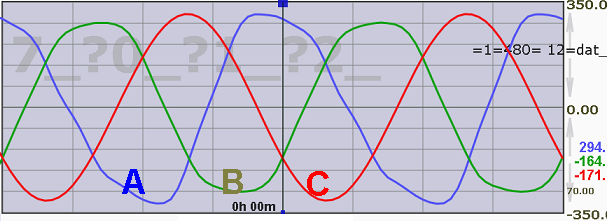

4.3 Пример осцилограмм выходных сигналов(сдвиги фаз ,форма сигнала фазы А - п4.2 ; фаза В - форма реальной сети; фаза С - чистая синусоида ):

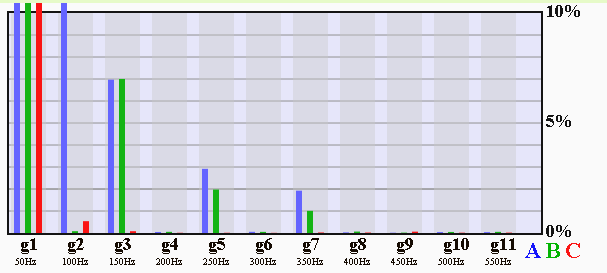

4.4 Гармонические составляющие:

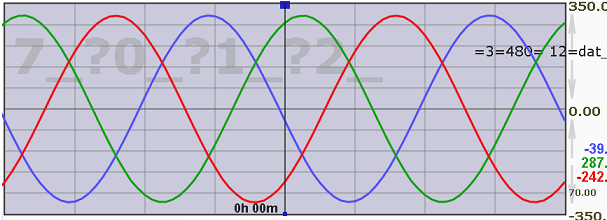

4.5 Пример осцилограмм идеальной трёхфазной сети:





Ссылки :

4.1 Калибратор переменного тока Ресурс-К2М (краткое описание 1)
4.2 Калибратор переменного тока Ресурс-К2М (краткое описание 2)


Примечание 2 — Ubзапаздывает относительно Ua, a Ucопережает Ua
