3 Мониторинг электроэнергии в трёхфазных электрических сетях

Устройство позволяет контролировать параметры электричества каждой фазы и между фазами : действующего и максимального напряжения , напряжения основной и производных гармоник, значения коэффициента n-ой гармонической составляющей напряжения, коэффициент искажения синусоидальности кривой напряжения,коэффициент нелинейных искажений. Напряжения прямой,обратной и нулевой последовательности , коэффициент несимметрии напряжений по обратной и нулевой последовательности. Осцилограммы напряжений каждой фазы и между фазами, графический анализ. Визуализация перекоса , нарушение порядка чередования , слипания , обрыва фаз. В качестве аналогичного прибора можно рассматривать Анализатор качества электроэнергии CA 8335

3.1 Устройство

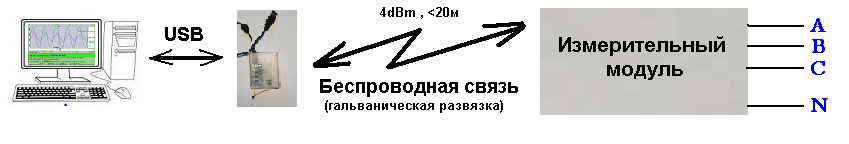

Высоковольтный измерительный модуль для обеспечения гальванической развязки передаёт данные через беспроводное соединение на адаптер , подключеный к компьютеру через USB интерфейс.
Обработка данных провобится при помощи WEB интерфейса. Это позволяет обеспечить кроссистемность (Windows,Linux,Android ...) и отсуствие необходимости установки специального программного обеспечения.





3.2 Обозначения и сокращения
U - Действующее напряжение
Umax - Максимальное напряжение
U2 - напряжения обратной последовательности
U1 - напряжения прямой последовательности
U0 - напряжения нулевой последовательности
K2U - коэффициент несимметрии напряжений по обратной последовательности (2%-4%)(unbalance factor)
K0U - коэффициент несимметрии напряжения по нулевой последовательности (2%-4%)
A , B , C - Фазы A, B, C
AB , BC , CA - Межфазные напряжения
N - Нейтраль
Umax - амплитудa
Kam - Коэффициент амплитуды(Umax/U)
Kgn - Значения коэффициента n-ой гармонической составляющей напряжения/тока
Ksin - Коэффициент искажения синусоидальности кривой напряжения/тока(8%-12%)
КНИ - Коэффициент нелинейных искажений(КНИ, Kн, THD, THDf)
(напряжение небаланса ?????? ж з к ч ,, ВФМ-3)

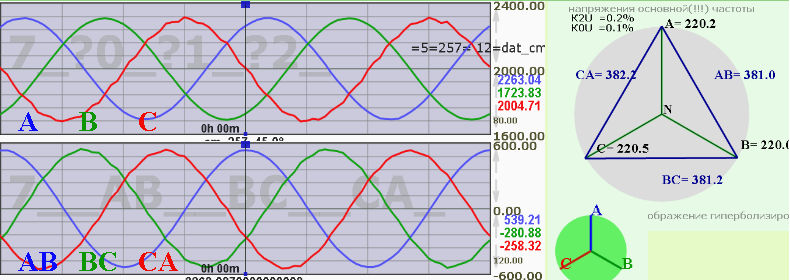

Верхний график отображает напряжения фаз , нижний - межфазные напряжения.
На фоне серого круга демонстрируется перекос фаз.
На фоне зелёного/красного круга отображается порядок чередования фаз. Круг красного цвета сигнализирует об аварийной ситуации.

В даном разделе( 3 ) для демонстрации и эмулирования разных состояний системы, формирования графиков был использован лабораторный 3х фазный генератор, позволяющий формировать различные напряжения по фазам , формы сигналов , междуфазные сдвиги.

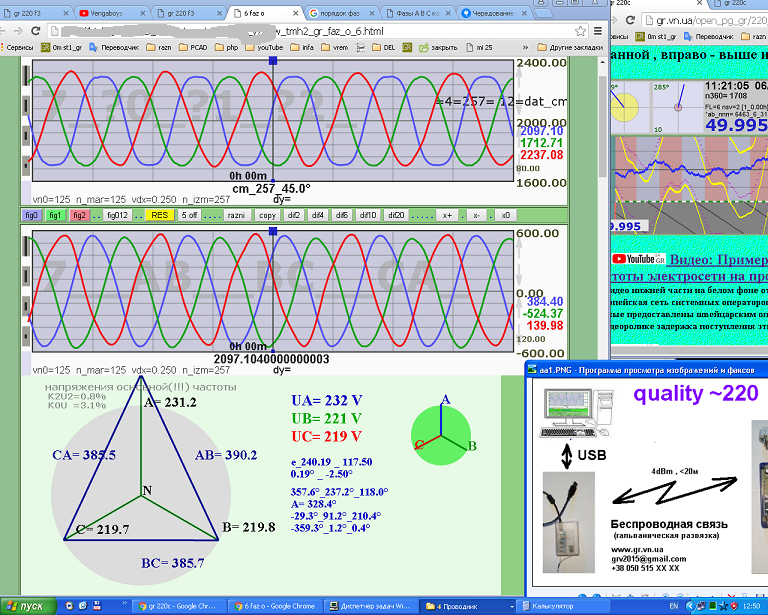

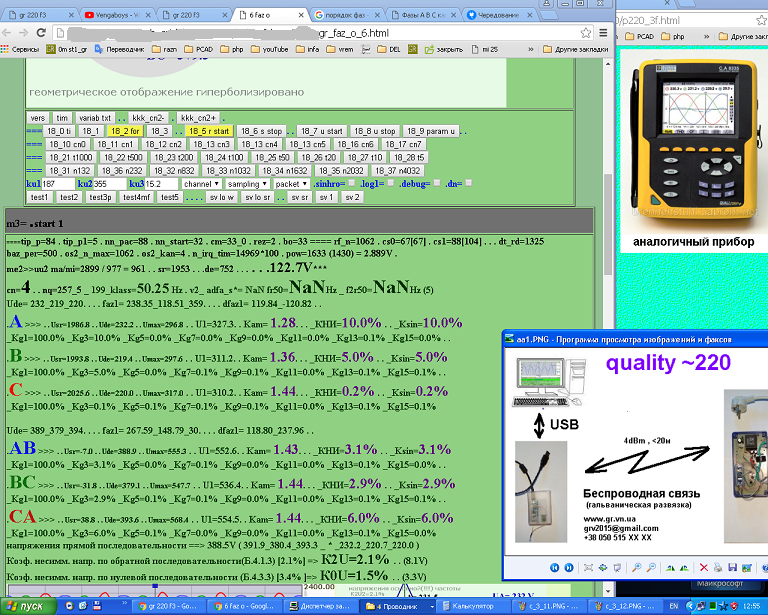

3.3 Рабочий скриншот :
Пример 3.3.1 :


Пример 3.3.2 :



3.4 Измерение параметров фазных и межфазных напряженй.
Пример 3.4.1 :

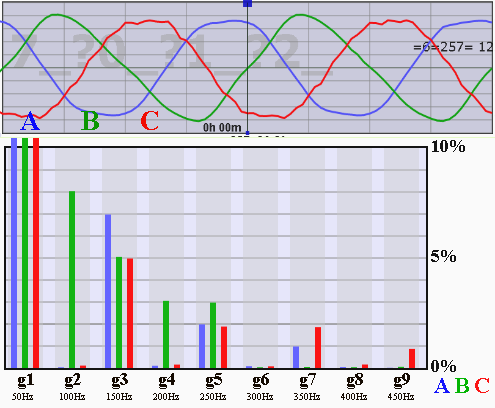

3.5 Спектральный анализ

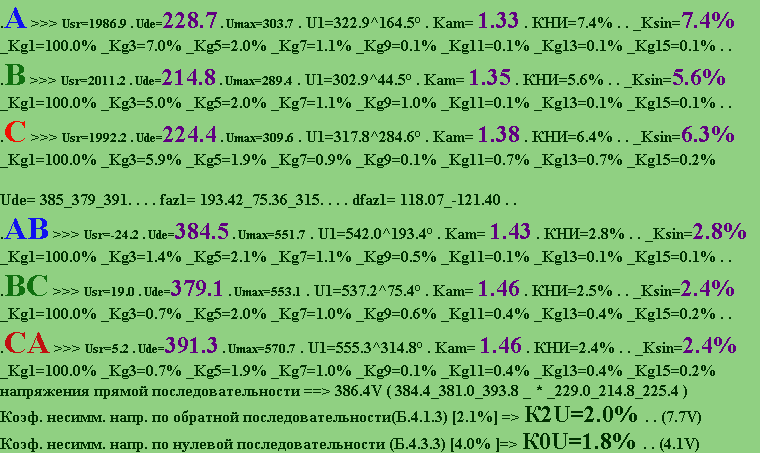

Пример 3.5.1 : A_Ksin=7.3% . B_Ksin=5.9% . C_Ksin=5.7%



3.6 Измерение несимметрии напряжений в трёхфазных электрических сетях


3.6.1 Пример идеальной системы:
1

3.6.2 Пример разбалансированной системмы по напряжениям и по сдвигу фаз :
2

3.6.3 Пример:
4

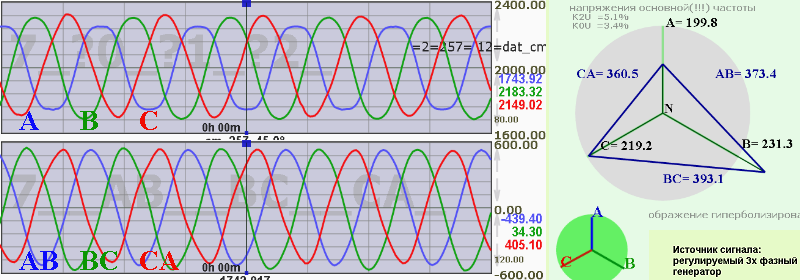

3.6.4 Пример нарушения чередования фаз:
5

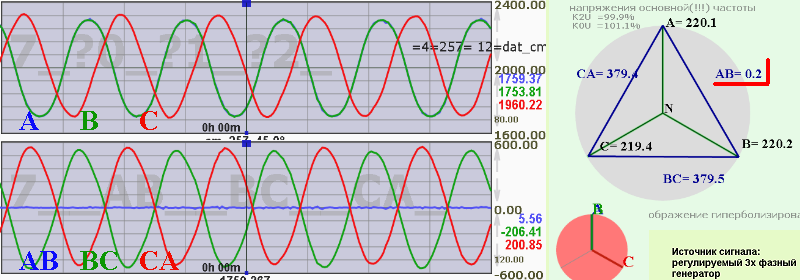

3.6.5 Пример слипания фаз AB:
6

3.6.6 Пример обрыва фазы С:
7

3.6.7 Пример:
8




3.7 Анализ несимметрии напряжений в трехфазных системах электроснабжения методом симметричных составляющих.
После снятия параметров сети для вычисления коэффициента несимметрии напряжений по нулевой и обратной последовательности используются напряжения прямой, нулевой и обратной последовательностей. И х можно использовать для анализа сети методом симметричных составляющих.

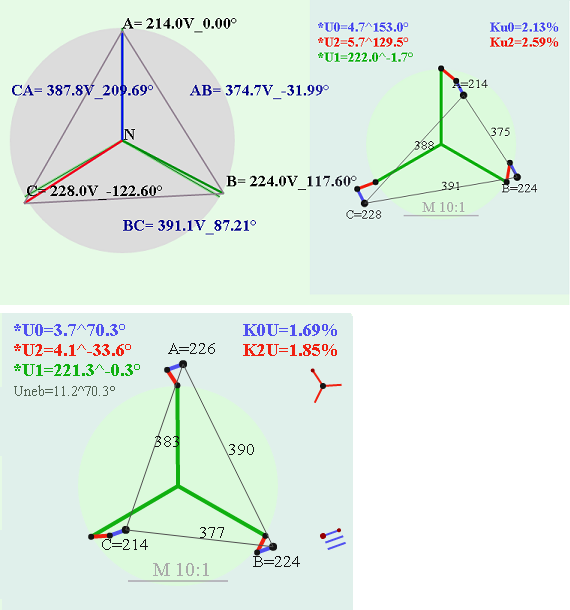

Пример 3.7.1 (масштаб напряжений по нулевой и обратной последовательности 10:1) :
